Automação e telemetria das Estações de Tratamento e Elevatórias de Esgoto

Para o sistema de automação e telemetria das Estações de tratamento de água, de efluentes industriais, de esgoto sanitário e de Elevatórias de Esgoto, a Águas Claras Engenharia desenvolveu equipamentos que são acessados em computadores, tablets e smartphones.

O acesso se dá através de comunicação via rádio, rede ethernet, chip de celular e wi-fi. Além de softwares de supervisão que permitem uma visão geral do sistema. Tudo isso com controle e monitoramento via protocolo modbus e/ou sinais digitais (Ligado ou desligado) e analógicos (0/4-20mA ou 0-10V) das variáveis de vazão, nível, pressão, pH, oxigenação, turbidez, corrente de fluxo, descarga de lodo, retro lavagem dos filtros entre outros.

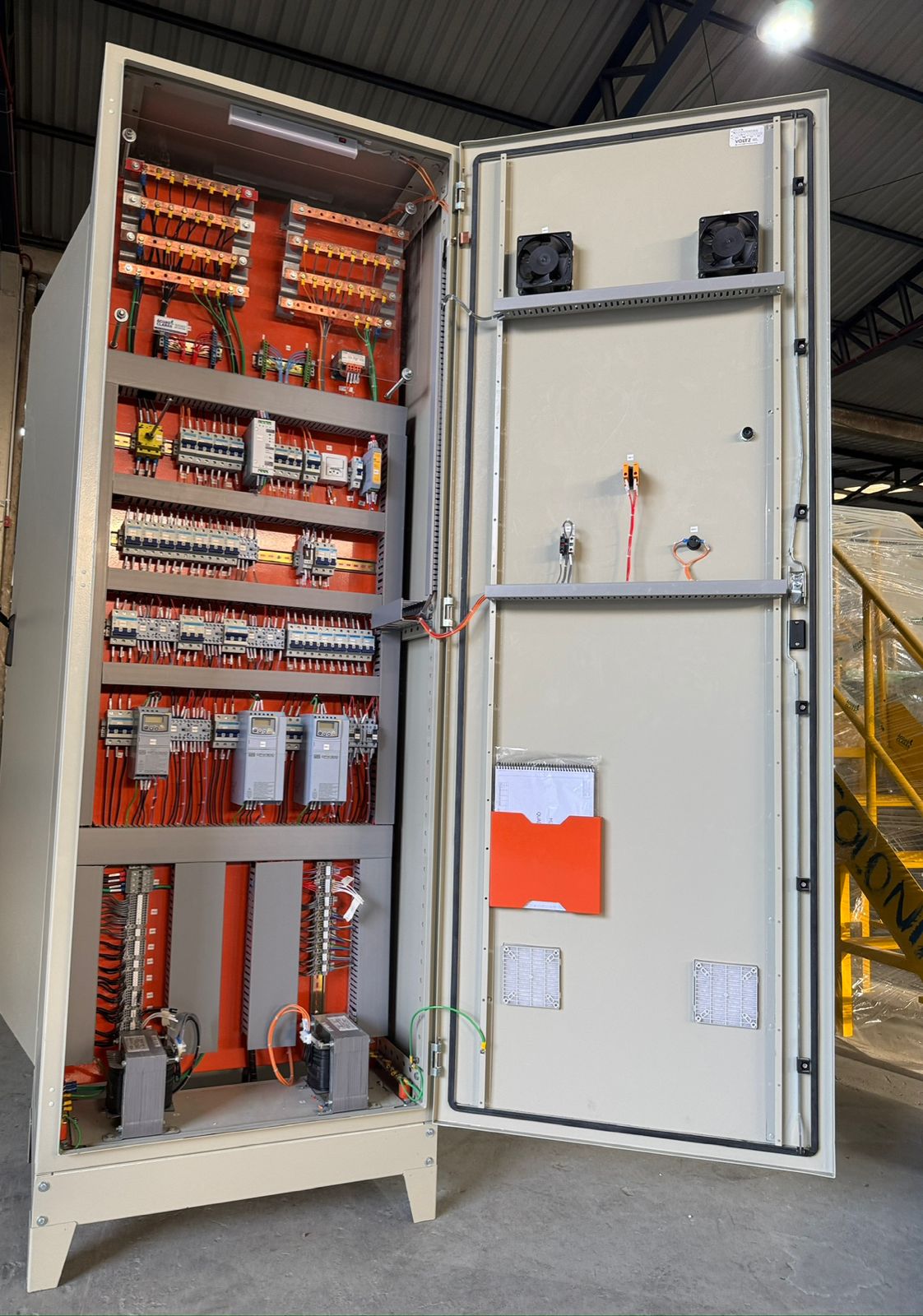

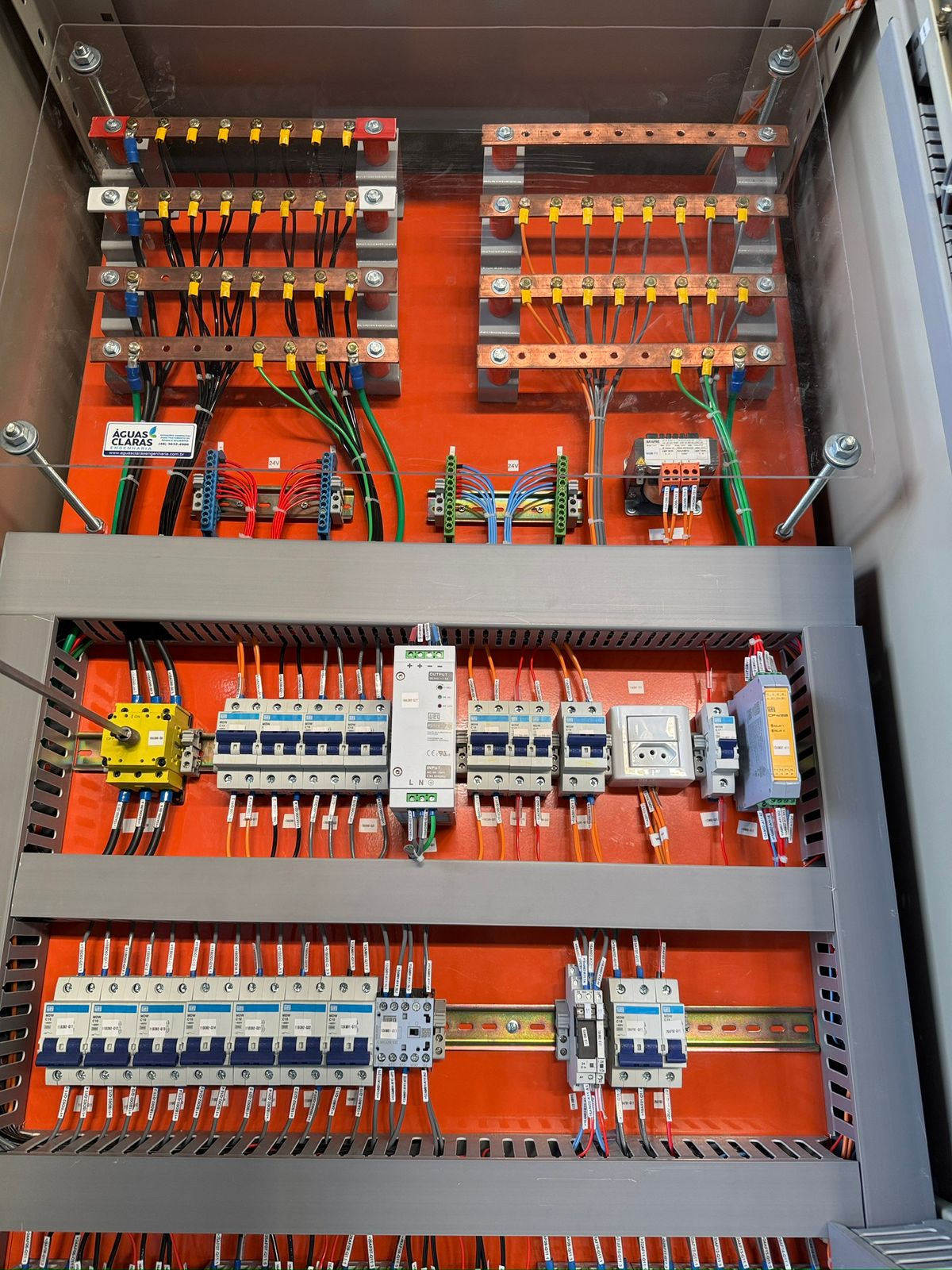

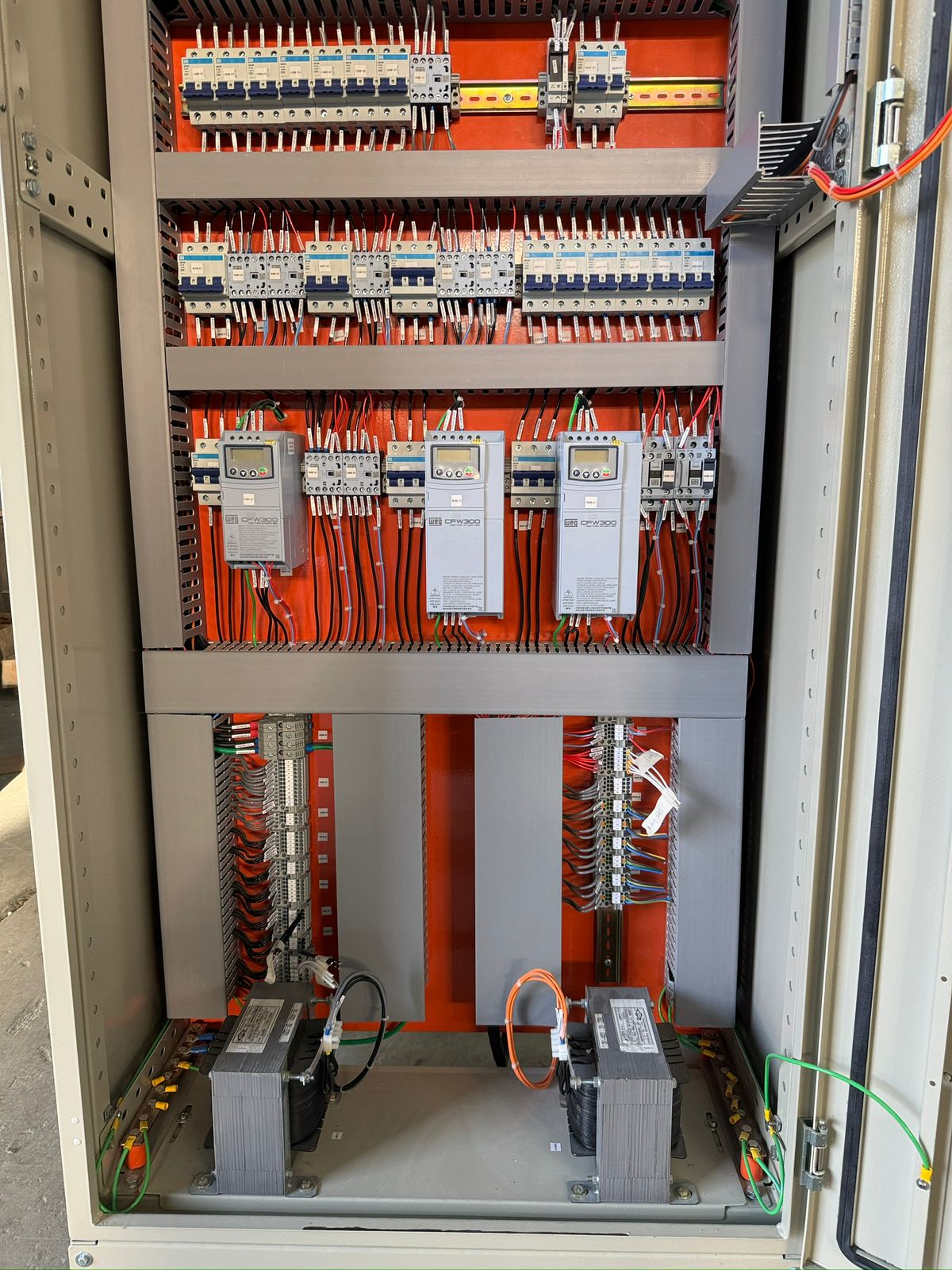

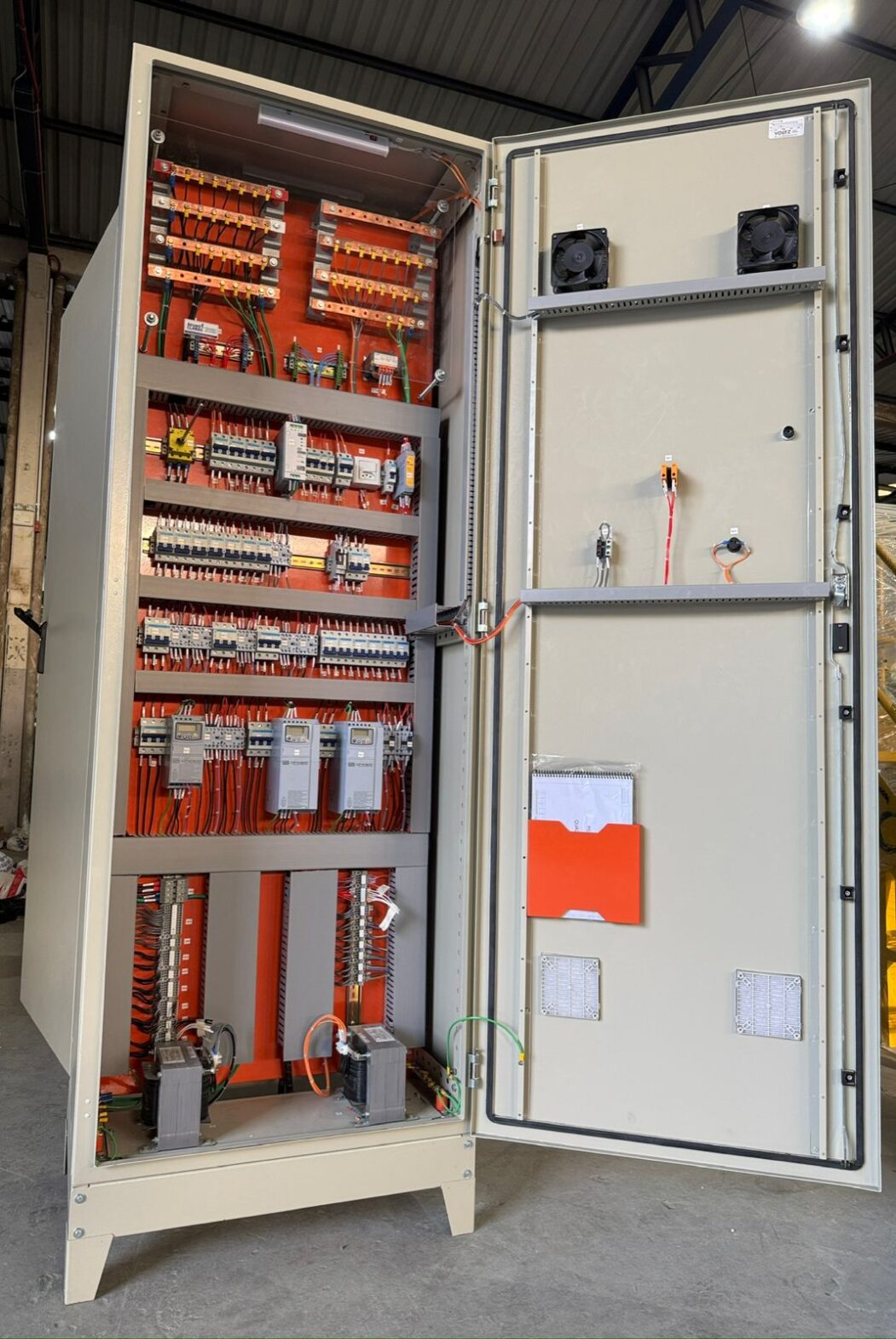

Através do CLP principal são controlados e monitorados todos os processos dos equipamentos: aplicação e dosagens de produtos químicos de forma proporcional, descarga de lodo em decantadores, retro lavagem de filtros, controle de sopradores conforme oxigenação. Entre outros processos operacionais como atuadores pneumáticos e elétricos, conforme cada processo de tratamento.

Nas estações de tratamento de águas, de efluentes industriais e de elevatórias de esgoto, a forma mais prática de implementação dos sistemas de automação se dá pelo emprego de Controladores Lógicos Programáveis (CLPs) e softwares de supervisão industrial.

Saiba como funciona

Os CLPs realizam a aquisição dos dados de campo, como níveis, vazões e pressões, citados acima, e acionam atuadores, tais como válvulas e motores. O software supervisório apresenta, na forma de telas gráficas, as leituras e estados dos parâmetros de processo, permitindo ao operador observar o processo e atuar sobre o mesmo. Ao mesmo tempo que armazena os dados em banco de dados para futuras consultas.

A telemetria permite a comunicação à distância entre os CLPs e os equipamentos utilizados para a supervisão e controle. A comunicação se dá por meio de cabos de dados (rede ethernet), cabos óticos e sistemas de rádio.

Em nível lógico a comunicação se dá por meio de protocolos de comunicação, tais como o MODBUS, o PROFIBUS e o TCP/IP. Na prática, se utilizam combinações dos diversos meios e protocolos de comunicação.

Cabe ao profissional de automação e telemetria avaliar e definir a melhor topologia e tecnologias a serem empregadas na elaboração de um sistema de telemetria.

Vantagens dos sistemas de automação e telemetria

O objetivo dos sistemas de automação e telemetria de ETE, ETA e EEE é supervisionar e controlar, em tempo real, as instalações para otimizar os processos, como:

• Monitoramento da floculação;
• Monitoramento de pH de entrada e saída;
• Automação de retro lavagem dos filtros;
• Descarga de lodo automatizada;
• Controle da Turbidez do liquido tratado;
• Controle de vazão;
• Monitoramento da pressão de bombeamento;
• Controle da frequência para ajuste de vazão;
• Limpeza automática das bombas;
• Controle de dispositivos proporcionais e on/off, por meio de saídas analógicas e digitais;
• Controle remoto de moto bombas com atuação em inversores de frequência, soft starters e acionamento direto;
• Monitoramento de comportamento de moto bombas (pressão, rpm, vazão);
• Lógica de controle implantada no equipamento pode ser autônoma ou implementação em algum sistema supervisório.

Confira as imagens do software supervisório
